Digital Twin in de praktijk: krachtig validatie instrument voor de Michiel de Ruyterbrug
Beschrijving
ÆVO realiseerde samen met Knipscheer en KnookStaal in de combinatie 2KA de Michiel de Ruyterbrug op Urk. Wij waren verantwoordelijk voor het ontwerpen, bouwen en in bedrijf stellen van alle besturings- en elektrotechnische installaties. Onze engineers hebben alle technische installaties, van PLC-besturing tot camera’s en omroepinstallaties, ontworpen, getest en opgeleverd. Dankzij een digital twin konden we in een vroeg stadium de brug visualiseren en in een virtuele omgeving verschillende scenario's testen, feedback ophalen en verwerken en brugbedienaars trainen in het gebruik van de bedieningssoftware.
Wat is een digital twin?

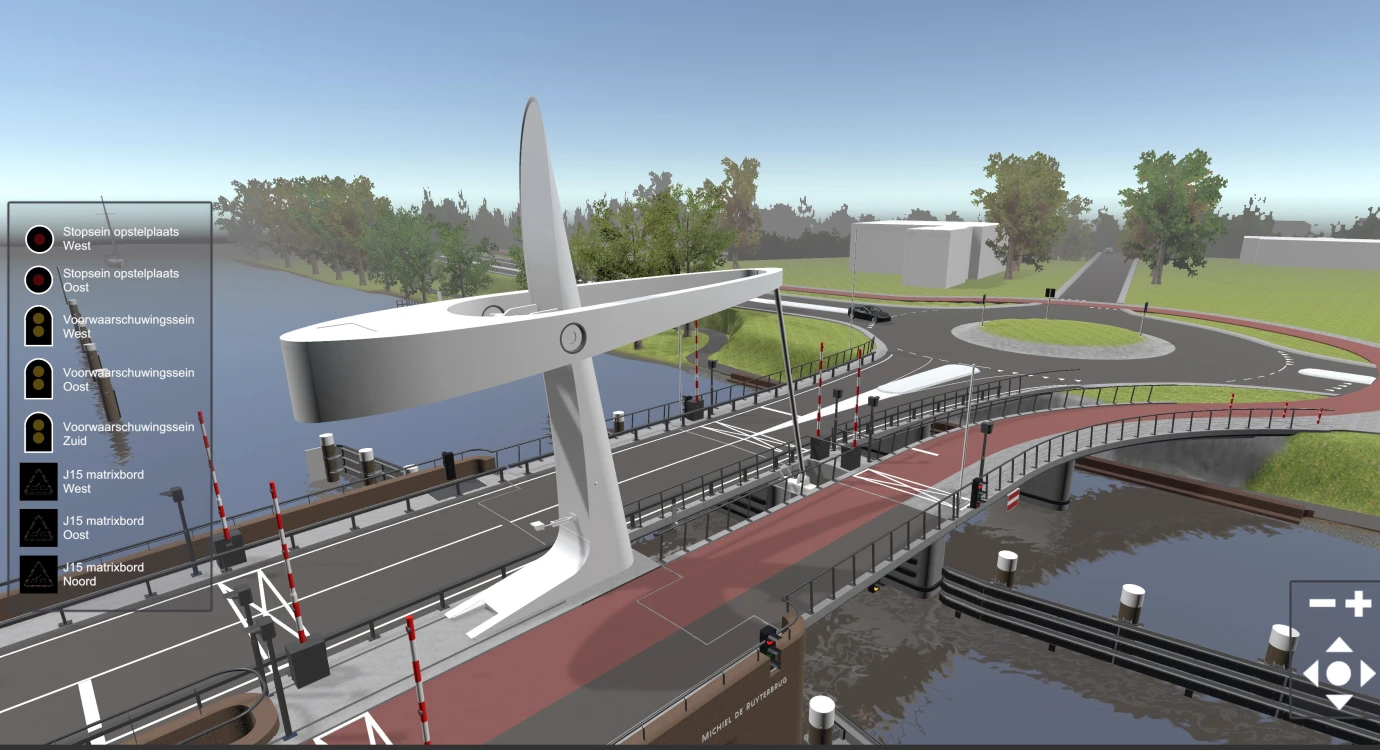

Een digital twin is een digitale kopie van een fysiek object of proces weergegeven in een digitale omgeving . Voor dit project werd een virtuele versie van de Michiel de Ruyterburg ontwikkeld, waardoor de provincie Flevoland, gemeente Urk, brugbedienaars en engineers van ÆVO al voor de bouw konden ‘zien’ hoe de brug eruit komt te zien en hoe de brug functioneert. Naast het uiterlijk van de brug werd ook de werking van de installaties zichtbaar, zoals hoe de slagbomen sluiten, welke signalen geactiveerd worden en hoe de camerabeelden de bediening ondersteunen.
Inzicht in bedieningssoftware
De digital twin had veel voordelen voor zowel de klant als het projectteam. Door al in een vroeg stadium te laten zien hoe de brug eruitziet en functioneert, kon tijdig worden bijgestuurd op basis van eisen, wensen en feedback van de klant.
De Michiel de Ruyterbrug wordt op afstand bediend. Daarom is een optimaal zicht cruciaal. De digital twin liet de camerabeelden en het bereik van de camera’s zien op basis van de plaats van de cameramasten in het ontwerp. Blokkeert het bewegende brugdek de zichtlijn? Is het verkeer goed zichtbaar tijdens het openen en sluiten van de brug? Door verschillende scenario’s te simuleren, konden cameraposities worden getest en indien nodig worden aangepast.
Veiligheid en testen van scenario’s
Naast camerascenario’s werden andere functionele, uitzonderlijke en gevaarlijke situaties getest. Wat gebeurt er als een slagboom niet opent? Hoe reageert het systeem bij scheefloop van een brugdek? Werken de veiligheidsfuncties correct als er bijvoorbeeld een aanvaring plaats vindt? Door dit soort scenario’s digitaal te testen, konden mogelijke risico’s tijdig worden ontdekt en opgelost.
Opleiden vóór de inbedrijfstelling
Al voordat de brug werd gebouwd, konden de engineers van ÆVO de brugbedienaars trainen in het gebruik van de besturingssoftware. In de virtuele bedienomgeving konden zij oefenen om de brug te bedienen. De brugbedienaars waren hierdoor vanaf dag één klaar om de brug veilig te bedienen.
Krachtig validatie instrument
Voor de provincie Flevoland, gemeente Urk en brugbedienaars leverden de digital twin duidelijkheid en zekerheid op. Voor team ÆVO bood het een krachtig validatie instrument. Vanaf de ontwerpfase tot aan de FAT (Factory Acceptance Test), konden het bedienpaneel en de software worden getest in combinatie met de virtuele brug. Dit zorgde voor een soepelere realisatie en voorkwam verrassingen tijdens de bouw.
